Когда геология решает судьбу здания
Геологические изыскания — это не бюрократия и не «бумажка для галочки». Это единственный способ узнать, что происходит под землёй, прежде чем поставить на неё тяжёлое здание. Мировая история строительства знает десятки случаев, когда недостаточная геология привела к катастрофическим последствиям — и несколько блестящих примеров, когда тщательные изыскания позволили построить невозможное.
Разберём четыре знаменитых проекта — три провала и один успех.

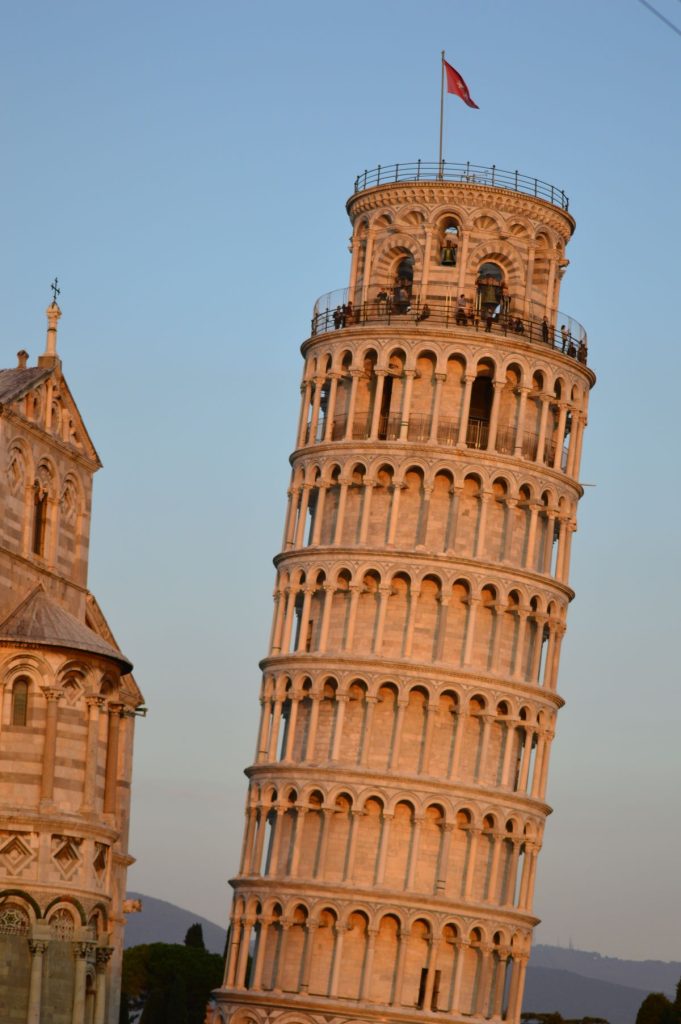

Пизанская башня: 800 лет расплаты за фундамент глубиной 3 метра
Пизанская башня — самый известный в мире пример того, что бывает, когда строят без геологии.
Что построили. Колокольня высотой 56 метров, строительство начато в 1173 году в итальянском городе Пиза.
Что было с грунтом. Башню поставили на мягкий аллювиальный грунт — смесь глины, песка и ракушечника. Фундамент заглубили всего на 3 метра. Для 14 500-тонной каменной конструкции это ничтожно мало.
Что пошло не так. Уже через 5 лет после начала строительства, в 1178 году, башня начала крениться. Грунт под южной стороной оказался мягче, чем под северной — классическая неоднородность основания, которую выявила бы даже простейшая геология. Строительство растянулось на 200 лет — строители пытались компенсировать наклон, делая верхние этажи слегка изогнутыми.
Итог. Наклон достиг 5,5° — башня отклонилась от вертикали почти на 4 метра. В 1990 году её закрыли для посетителей на 11 лет. С 1993 по 2001 год инженеры извлекали грунт из-под северной стороны и устанавливали 870 тонн свинцовых противовесов. Наклон удалось уменьшить до 3,97°.
Урок. Три метра фундамента на мягком неоднородном грунте — рецепт катастрофы. Две-три разведочные скважины в XII веке спасли бы башню от восьмивекового крена. Сегодня даже для частного дома бурят глубже.
Millennium Tower в Сан-Франциско: небоскрёб, который тонет
Этот случай произошёл не в средневековье, а в XXI веке — и показывает, что даже современные технологии не спасают, если геология сделана недостаточно.
Что построили. 58-этажный жилой небоскрёб высотой 197 метров в центре Сан-Франциско. Стоимость строительства — $350 млн. Квартиры продавались по $1,6–10 млн. Здание открыто в 2009 году.
Что было с грунтом. Участок расположен на насыпных грунтах и морских глинах залива Сан-Франциско. Под ними — песок формации Колма, ещё глубже — скальное основание на глубине около 60 метров.
Что пошло не так. Проектировщики выбрали фрикционные сваи длиной 18–27 метров, опирающиеся на песок, — вместо того чтобы довести их до скальной породы на глубине 60 метров. Соседние здания в том же районе были посажены на скалу, но застройщик Millennium Tower решил сэкономить. Экспертизу фундамента ему предлагали провести — он отказался.
Итог. К 2016 году небоскрёб просел на 41 см и наклонился. К 2022 году наклон крыши достиг 71 см. Стоимость квартир обрушилась. Ремонт начали в 2020 году — пробурили 18 свай до скальной породы. Стоимость работ — $100 млн, из которых $30 млн заплатили налогоплательщики.
Урок. Геология показала бы, что песок формации Колма не выдержит нагрузку 58-этажного здания без опоры на скалу. Сваи до скальной породы стоили бы дороже на этапе строительства, но в десятки раз дешевле, чем ремонт за $100 млн и потеря репутации.
Аэропорт Кансай в Японии: остров, который тонет быстрее прогнозов
Этот проект — пример того, как даже масштабные геологические изыскания могут недооценить поведение грунта, если условия экстремальные.
Что построили. Международный аэропорт на искусственном острове в Осакском заливе, в 5 км от берега. Остров размером 4×1,25 км, насыпанный на глубине 18 метров. Открыт в 1994 году. Стоимость проекта — $20 млрд, один из самых дорогих строительных проектов в истории.
Что было с грунтом. Под морским дном — 20-метровый слой мягкой голоценовой глины с содержанием воды 70%. Инженеры знали о проблеме: перед строительством установили миллион песчаных дрен для отвода воды и ускорения консолидации глины.
Что пошло не так. Инженеры прогнозировали просадку 5,7 метра. К 1999 году остров просел на 8,2 метра — на 44% больше прогноза. Глина оказалась слабее, чем показали изыскания. Архитекторы предусмотрели регулируемые колонны в терминале — их наращивали стальными пластинами по мере просадки.
Итог. Аэропорт работает, но требует постоянного мониторинга. Скорость просадки снизилась с 50 см/год (1994) до 7 см/год (2008). Проект стал самым дорогим гражданским строительным объектом в современной истории — во многом из-за недооценки геологических условий.
Урок. Даже когда геология сделана — её нужно делать достаточно. Если бы изыскания точнее оценили свойства голоценовой глины, инженеры заложили бы другой запас прочности, а бюджет не вырос бы на миллиарды.
Лахта Центр в Петербурге: как правильная геология позволила построить небоскрёб на болоте
А теперь — положительный пример. Лахта Центр — самое высокое здание Европы (462 метра), построенное на одних из самых сложных грунтов в мире.
Условия. Берег Финского залива. Слабые водонасыщенные грунты, высокий уровень грунтовых вод, мощный слой мягких глин. По геологическим условиям — худшее место для небоскрёба.
Что показала геология. Детальные изыскания выявили, что надёжное основание — плотные моренные отложения — залегает на глубине более 80 метров. Всё, что выше — слабые грунты, непригодные для опоры тяжёлого здания.
Что сделали.
- 264 сваи диаметром 2 метра погрузили на глубину 82–84 метра — до плотных слоёв
- Вокруг фундамента построили «стену в грунте» высотой 30 метров — подземный барьер от грунтовых вод
- Коробчатый фундамент из трёх бетонных плит, нижняя — толщиной 3,6 метра
- При бетонировании нижней плиты залили 19 624 м³ бетона за 49 часов без остановки — мировой рекорд, занесённый в Книгу Гиннесса
- Всего на комплекс установили 3 480 свай
Итог. Здание стоит с 2019 года без проблем с осадкой. Это доказывает: даже на самых сложных грунтах можно строить безопасно, если геология выполнена на высшем уровне.
Урок. Правильная геология — это не ограничение, а возможность. Она не говорит «здесь нельзя строить» — она говорит «вот как здесь нужно строить».
Что объединяет все эти примеры
| Проект | Проблема | Причина | Цена ошибки |
|---|---|---|---|
| Пизанская башня | Наклон 4 метра | Фундамент 3 м на мягком грунте | 11 лет реставрации |
| Millennium Tower | Просадка 41 см | Сваи не доведены до скалы | $100 млн ремонт |
| Аэропорт Кансай | Просадка 8,2 м | Недооценка свойств глины | Перерасход миллиарды $ |
| Лахта Центр | Проблем нет | Сваи 82 м до надёжного основания | 0 — всё учтено заранее |
Закономерность очевидна: кто экономит на геологии — платит многократно больше на ремонте. Кто инвестирует в изыскания — строит надёжно с первого раза.
При чём тут ваш частный дом
Вы не строите небоскрёб и не насыпаете остров. Но принципы те же:
- Грунт под вашим участком может быть неоднородным — как под Пизанской башней
- Сваи, не доведённые до несущего слоя, просядут — как у Millennium Tower
- Глинистый грунт может повести себя хуже, чем кажется — как под аэропортом Кансай
Разница в масштабе, но не в последствиях для вашего бюджета. Трещина в стене частного дома — такая же проблема для семьи, как крен небоскрёба для девелопера.
Геология участка стоит от 50 000 ₽. Усиление фундамента после ошибки — от 500 000 ₽. Математика простая.
