Топографический план участка: что это и как его читать
После геодезической съёмки заказчик получает топографический план — документ, который выглядит как карта участка с множеством линий, цифр и условных знаков. Разберём, что на нём изображено и как его читать, чтобы вы понимали, за что заплатили и что именно увидит на нём проектировщик.
Что такое топоплан

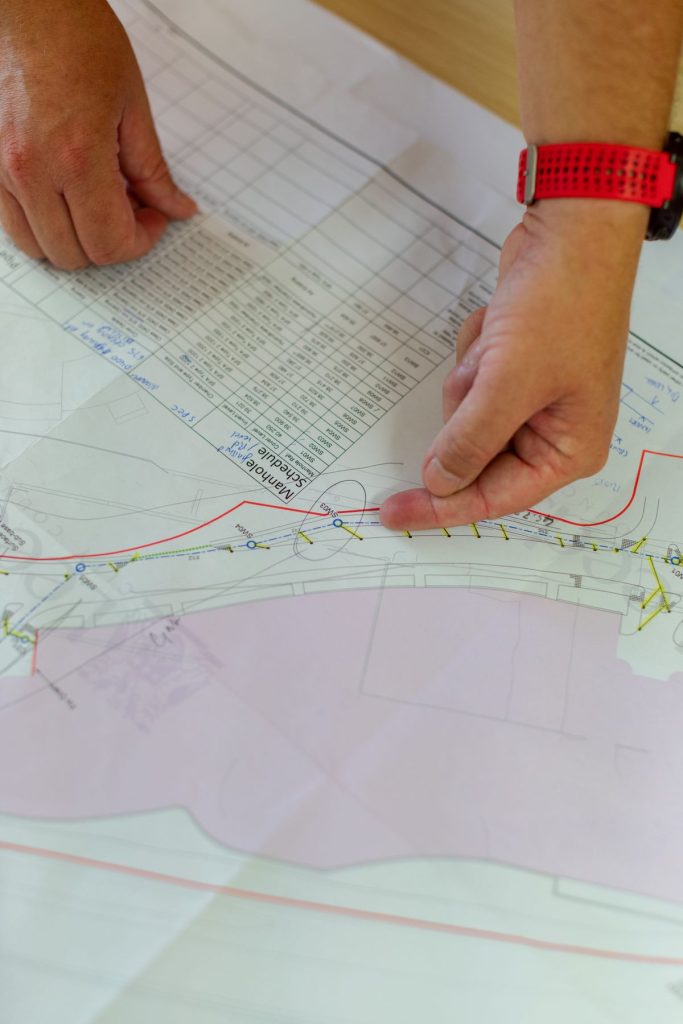

Топографический план — это точное изображение участка в масштабе (обычно 1:500) с нанесением рельефа, всех объектов на поверхности и подземных коммуникаций. Он строится в системе координат и высот, поэтому по нему можно не просто «смотреть», а измерять расстояния и отметки.
Горизонтали — линии рельефа
Тонкие изогнутые линии на плане — это горизонтали, линии равной высоты. Чем они ближе друг к другу, тем круче склон; чем реже — тем местность ровнее. Рядом стоят отметки высот в метрах. По горизонталям проектировщик понимает перепады на участке и планирует, где потребуется подсыпка или выемка грунта.
Условные знаки
Объекты на плане обозначают стандартными условными знаками: здания и сооружения, заборы, дороги и тропинки, отдельные деревья и кустарники, столбы, колодцы. Это унифицированные обозначения, понятные любому проектировщику и эксперту.
Инженерные сети
Один из важнейших слоёв плана — подземные и наземные коммуникации: водопровод, канализация, газ, электрические и слаботочные кабели, теплосети. Их наносят разными линиями с подписями. Именно по этим данным проектируют подключение дома к сетям и следят, чтобы стройка не задела существующие коммуникации.
Координаты и границы
На плане указывают координатную сетку и, при необходимости, границы участка. Это позволяет точно привязать будущее здание к местности и к границам по документам. Если нужно перенести границы или оси дома на реальный участок, выполняют вынос в натуру.
Зачем заказчику понимать план
Вам не нужно читать топоплан как профессионал, но базовое понимание помогает:
- увидеть перепады высот и заранее заложить их в бюджет (планировка участка стоит денег);
- понимать, где проходят коммуникации, и не планировать на них постройки;
- проверить, что на плане отражены все важные объекты вашего участка.
Актуальность плана
Топоплан имеет срок актуальности — обычно его принимают в работу, если съёмка выполнена не более 2–3 лет назад и на участке с тех пор ничего не менялось. Если рельеф или застройка изменились, съёмку нужно обновить.
Вывод
Топографический план — это точная карта вашего участка, на которой проектировщик размещает дом и сети. Понимание основных элементов плана — рельефа, условных знаков и коммуникаций — помогает увереннее вести стройку.
